Feuerzustands-Diagnosesystem - CombPyr-2D+
Tomographisches Verfahren auf der Basis von Mehrkanal-Strahlungsdetektoren

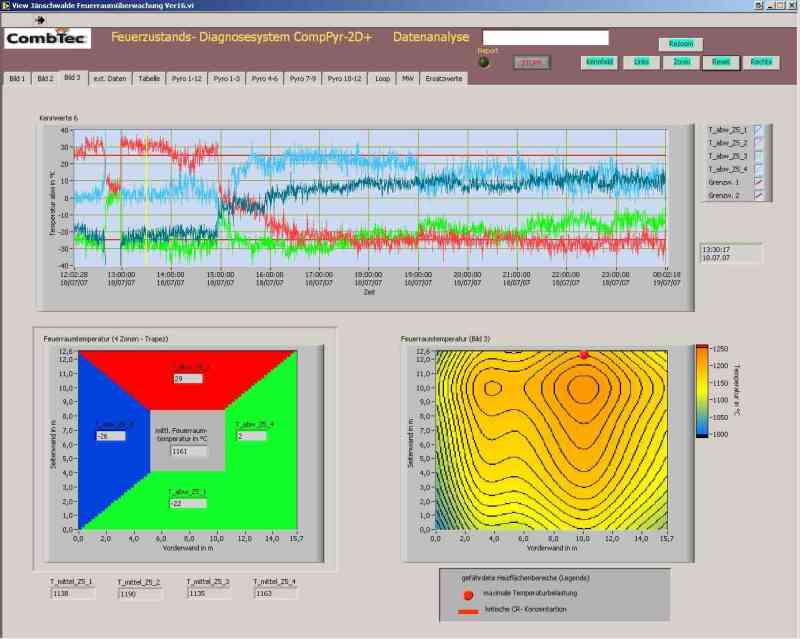

Für die Beurteilung des aktuellen Feuerungsverhaltens werden folgende Informationen u.a. online bereitgestellt und anschaulich visualisiert:
 |
2D-Temperaturfelddarstellung und 2D-CR-Konzentrationsdarstellung der Messebene | |
|
|
Trenddarstellung der berechneten Parameter | |
|
|
4-Zonendarstellung für die Abweichung der mittleren Zonentemperatur von der mittleren Feuerraumtemperatur | |
|
|
Markierung gefährdeter Heizflächenbereiche der Brennkammerwände | |
|
|
Online-Darstellung der von den Videokameras der Sensoren ausgekoppelten Videobilder der Messpfade | |
|
|
Darstellung der Abweichungen der Zonentemperaturen von der mittleren Feuerraumtemperatur als Trendgrafik | |
|
|
Tabellarische Darstellung der von den einzelnen Sensoren ausgegebenen Daten | |
|
|
Darstellung der von den einzelnen Sensoren ausgegebenen Daten in Form von Trendgrafiken getrennt für jeden einzelnen Sensor | |
|
|
Darstellung des Fehlerprotokolls | |
|
|
Störmeldungsanzeige |
 |
| Zur Ansicht der animierten Feuerraumtemperaturmessung Grafik bitte anklicken. |
||
